Cáp màn hình Dell Inspiron 7557 7559 (Zin mới), 30 Pin & 40 Pin

Bạn đang gặp vấn đề với màn hình laptop Dell Inspiron 7557 hoặc 7559 bị sọc, chập chờn hay mất hình khi gập máy? Khả năng cao, cáp màn hình của máy đã bị hư hỏng sau thời gian dài sử dụng! Đừng lo, giải pháp khôi phục hình ảnh sắc nét và mượt mà cho laptop của bạn chính là thay thế cáp màn hình Dell Inspiron 7557 7559 chuẩn thông số. Cùng Laptop Centre tìm hiểu ngay thông tin chi tiết về dấu hiệu lỗi, phân biệt cáp, báo giá và cách thay thế đúng quy trình kỹ thuật. Hãy liên hệ ngay để nhận tư vấn và mua linh kiện chính hãng chất lượng cao nhé!

1. Thông số kỹ thuật cáp màn hình Dell Inspiron 7557 7559

Cáp màn hình là linh kiện đóng vai trò truyền tải tín hiệu hình ảnh từ mainboard lên tấm nền LCD. Đối với dòng máy này, nhà sản xuất trang bị hai loại cáp riêng biệt tùy thuộc vào độ phân giải và công nghệ màn hình được lắp đặt.

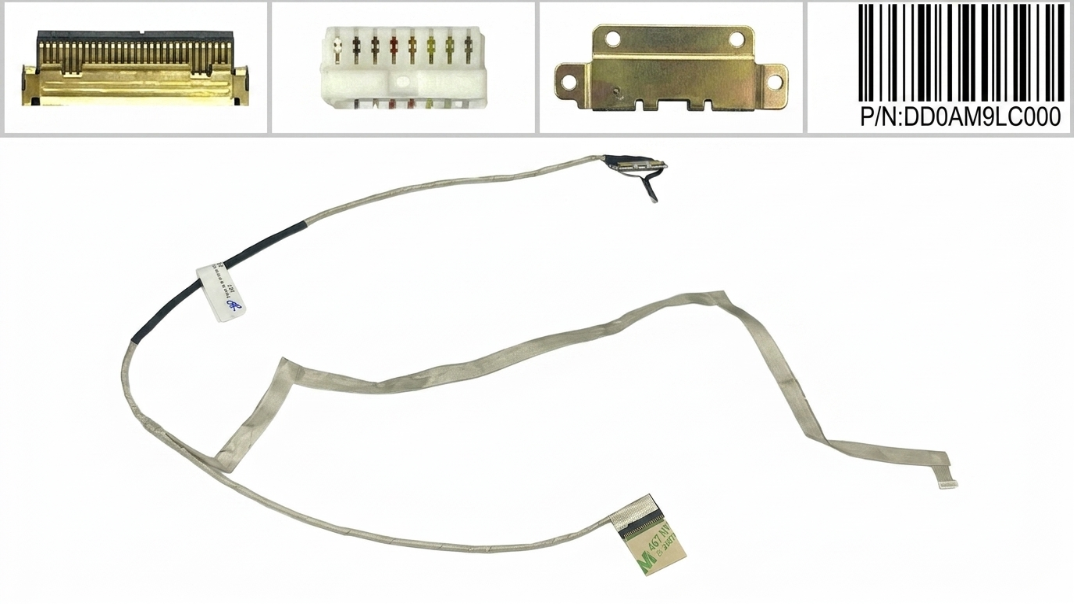

Thông số kỹ thuật cáp màn hình Dell Inspiron 7557 7559

1.1. Thông số cáp 30 Pin (Màn hình FHD)

Đây là loại cáp phổ biến nhất, được thiết kế cho các phiên bản màn hình Full HD (1920x1080) tiêu chuẩn. Cáp 30 Pin sử dụng chuẩn kết nối eDP (Embedded DisplayPort), bao gồm các đường truyền tín hiệu dữ liệu tốc độ cao, đường nguồn nuôi tấm nền và tín hiệu điều khiển đèn nền. Vì màn hình FHD không yêu cầu băng thông quá lớn, loại cáp này có cấu tạo gọn gàng hơn. Khi thay thế cáp màn hình Dell Inspiron 7557 7559 loại này, bạn cần kiểm tra kỹ số chân cắm (30 pin) để tránh làm hỏng bo mạch màn hình.

1.2. Thông số cáp 40 Pin (Màn hình cảm ứng 4K)

Phiên bản màn hình 4K hoặc màn hình có cảm ứng yêu cầu băng thông dữ liệu lớn hơn rất nhiều so với FHD. Do đó, Dell sử dụng cáp 40 Pin để đáp ứng yêu cầu truyền tải hình ảnh độ phân giải cao và hỗ trợ các mạch điều khiển cảm ứng bổ sung. Điểm khác biệt nằm ở độ rộng của jack cắm và số lượng dây dẫn tín hiệu bên trong. Nếu máy bạn đang sử dụng màn hình cảm ứng 4K, bắt buộc phải dùng đúng loại cáp 40 Pin này mới có thể hiển thị hình ảnh bình thường.

1.3. Danh sách các dòng máy tương thích

Loại cáp này được thiết kế chuyên biệt cho Dell Inspiron 15 7000 Series, cụ thể là hai model 7557 và 7559. Dù cấu tạo khung máy giống nhau, việc tương thích giữa cáp 30 Pin và 40 Pin không thể thay thế cho nhau. Ngoài ra, một số dòng Dell Inspiron khác cùng đời cũng có thể dùng chung part linh kiện, nhưng người dùng cần tra cứu chính xác Service Tag của máy để đảm bảo độ chính xác tuyệt đối.

2. Dấu hiệu nhận biết lỗi cáp màn hình Dell 7557 7559

Lỗi cáp màn hình Dell thường phát sinh do quá trình gập mở máy liên tục qua nhiều năm, khiến các dây đồng bên trong bị đứt ngầm hoặc lỏng chân cắm.

Dấu hiệu nhận biết lỗi cáp màn hình Dell 7557 7559

2.1. Màn hình bị sọc, nhiễu màu

Khi cáp tín hiệu bị oxy hóa hoặc đứt gãy một vài sợi dẫn nhỏ, hình ảnh truyền lên sẽ xuất hiện tình trạng sọc ngang, sọc dọc hoặc màu sắc bị sai lệch (như màn hình ám xanh, ám đỏ). Nếu bạn cắm máy qua cổng HDMI ra màn hình ngoài mà hình ảnh vẫn rõ nét, thì nguyên nhân chính xác là do cáp màn hình Dell Inspiron 7557 7559 đã gặp vấn đề chứ không phải do lỗi tấm nền LCD hay card đồ họa.

2.2. Gập mở nắp máy bị chập chờn hoặc mất hình

Dấu hiệu đặc trưng nhất của lỗi cáp là hiện tượng màn hình chỉ hiển thị khi mở máy ở một góc độ nhất định. Khi bạn điều chỉnh góc gập màn hình mà thấy hình ảnh chớp tắt, bị mất màu hoặc biến dạng, điều đó chứng tỏ các sợi cáp đã bị đứt tại vị trí khớp nối bản lề. Đây là hệ quả của việc cáp bị chèn ép hoặc mỏi do tác động cơ học kéo dài. Nếu không thay thế sớm, tình trạng này có thể làm chập đường nguồn và gây hư hỏng nghiêm trọng cho linh kiện khác trên mainboard.

3. Hướng dẫn phân biệt cáp Dell 7557 7559 30 Pin và 40 Pin

Việc chọn đúng loại cáp là yếu tố quyết định để màn hình hiển thị chính xác. Vì hai loại cáp này có cấu tạo chân cắm khác nhau, bạn cần dựa vào các đặc điểm kỹ thuật sau để phân biệt.

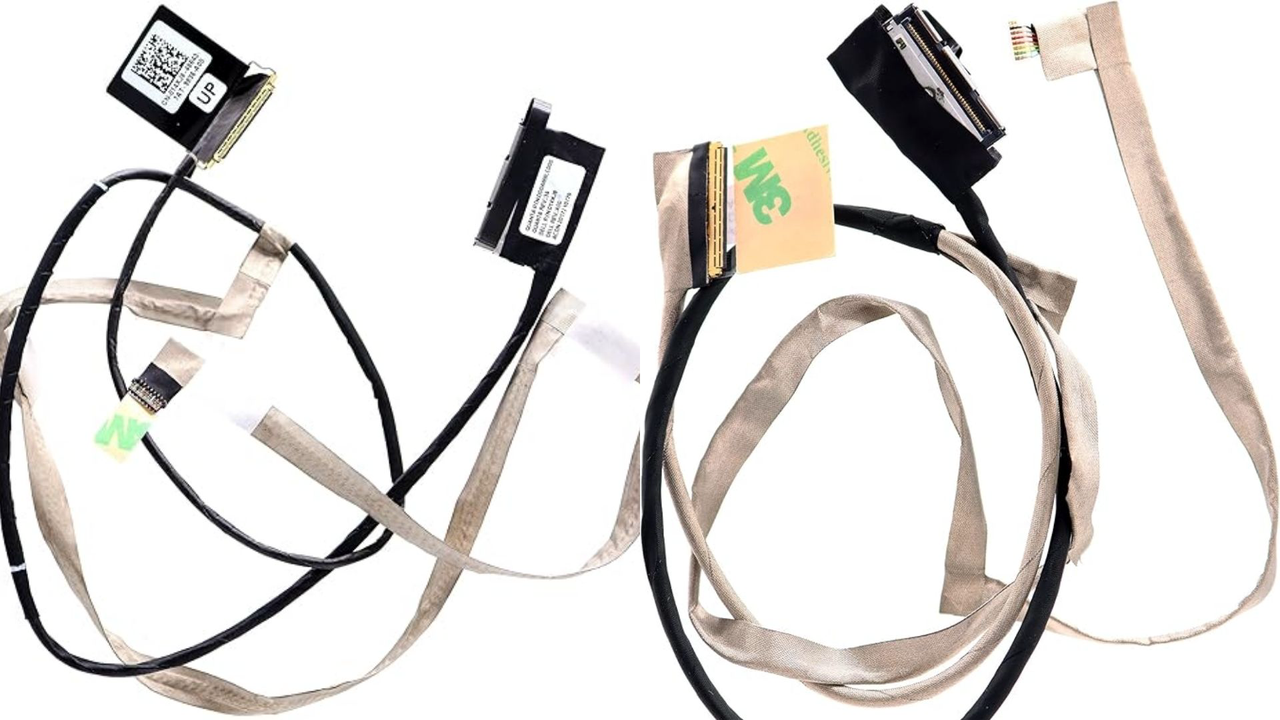

Hướng dẫn phân biệt cáp Dell 7557 7559 30 Pin và 40 Pin

3.1. Phân biệt qua tính năng và độ phân giải màn hình

Cách đơn giản nhất để xác định là dựa vào thông số màn hình bạn đang sử dụng. Nếu máy của bạn là màn hình FHD (1920x1080) thông thường, bạn sẽ cần loại cáp 30 Pin tiêu chuẩn. Ngược lại, nếu máy được trang bị màn hình cảm ứng hoặc độ phân giải 4K, bo mạch màn hình yêu cầu băng thông dữ liệu lớn hơn nên bắt buộc phải sử dụng cáp 40 Pin. Sự khác biệt về số lượng chân tiếp xúc trên đầu cáp giúp đảm bảo tín hiệu truyền tải từ card đồ họa lên màn hình được ổn định và không bị nhiễu.

3.2. Phân biệt qua Part Number (P/N) trên cáp

Mỗi sợi cáp chính hãng đều có in mã Part Number (P/N) trực tiếp trên thân dây. Đây là dãy số định danh chuẩn nhất do nhà sản xuất quy định. Để kiểm tra, bạn cần tháo mặt máy và quan sát đoạn mã in trên cáp cũ. So sánh mã này với danh mục linh kiện của nhà sản xuất sẽ giúp bạn tránh mua nhầm loại cáp không tương thích. Tại Laptop Centre, chúng tôi luôn kiểm tra chính xác P/N để đảm bảo linh kiện thay thế luôn khớp hoàn toàn với cấu hình máy của bạn.

4. Bảng giá cáp màn hình Dell Inspiron 7557 7559 mới nhất

Giá cáp màn hình Dell Inspiron 7557 7559 có thể khác nhau tùy theo loại chân kết nối, mã part, tình trạng linh kiện và phiên bản màn hình đang sử dụng. Để đảm bảo mua đúng linh kiện, người dùng nên kiểm tra mã cáp cũ, mã máy hoặc đối chiếu thông số trước khi đặt hàng.

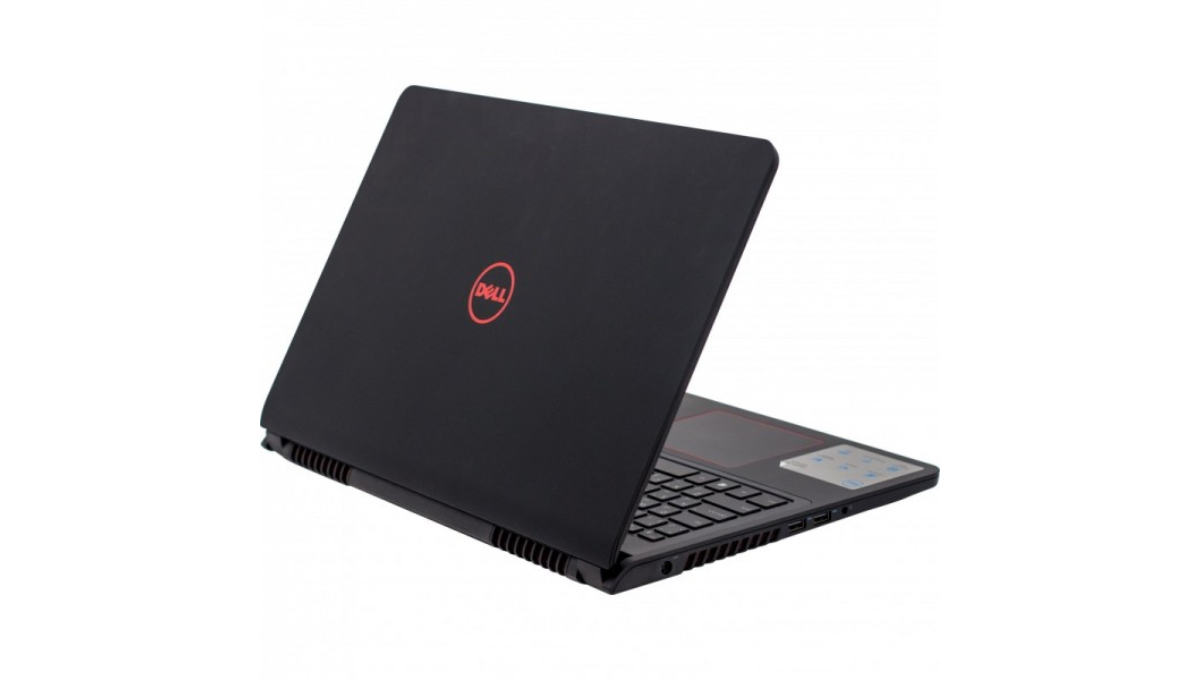

Bảng giá cáp màn hình Dell Inspiron 7557 7559 mới nhất

Dưới đây là bảng giá tham khảo tại thị trường hiện nay:

4.1. Báo giá cáp Dell 7557 7559 loại 30 Pin

Đối với các dòng máy sử dụng màn hình Full HD (1920x1080) không cảm ứng, mã cáp phổ biến nhất là DD0AM9LC000 (cho Dell 7557) và 014XJ8 (cho Dell 7559). Đây là loại cáp tiêu chuẩn, đảm bảo hiển thị sắc nét cho các tác vụ văn phòng và chơi game.

Bảng báo giá cáp 30 Pin:

Lưu ý: Mức giá 300.000đ áp dụng cho sản phẩm cáp zin mới (ORG+) tại Laptop Centre, giúp truyền tải tín hiệu hình ảnh ổn định nhất. Liên hệ Hotline 0919 223 344 để nhận báo giá kèm công thay thế tốt nhất.

4.2. Báo giá cáp Dell 7557 7559 loại 40 Pin

Phiên bản màn hình 4K hoặc màn hình có cảm ứng yêu cầu cáp 40 chân để đáp ứng truyền tải dữ liệu lớn. Do cấu tạo phức tạp và yêu cầu kỹ thuật cao hơn, giá của loại cáp này thường cao hơn so với bản 30 Pin.

Bảng báo giá cáp 40 Pin:

Lưu ý: Với màn hình 4K và cảm ứng, Laptop Centre khuyến khích khách hàng sử dụng loại ORG+ Mới 100% để đảm bảo chức năng cảm ứng mượt mà và độ phân giải hiển thị chuẩn. Vui lòng liên hệ để kiểm tra mã máy (Service Tag) trước khi đặt mua.

5. Hướng dẫn thay cáp màn hình laptop Dell 7557 7559 tại nhà

Việc tự thay cáp màn hình đòi hỏi sự tỉ mỉ và hiểu biết nhất định về phần cứng để tránh làm gãy các ngàm nhựa hoặc đứt cáp tín hiệu mỏng manh. Dưới đây là quy trình thực hiện cơ bản.

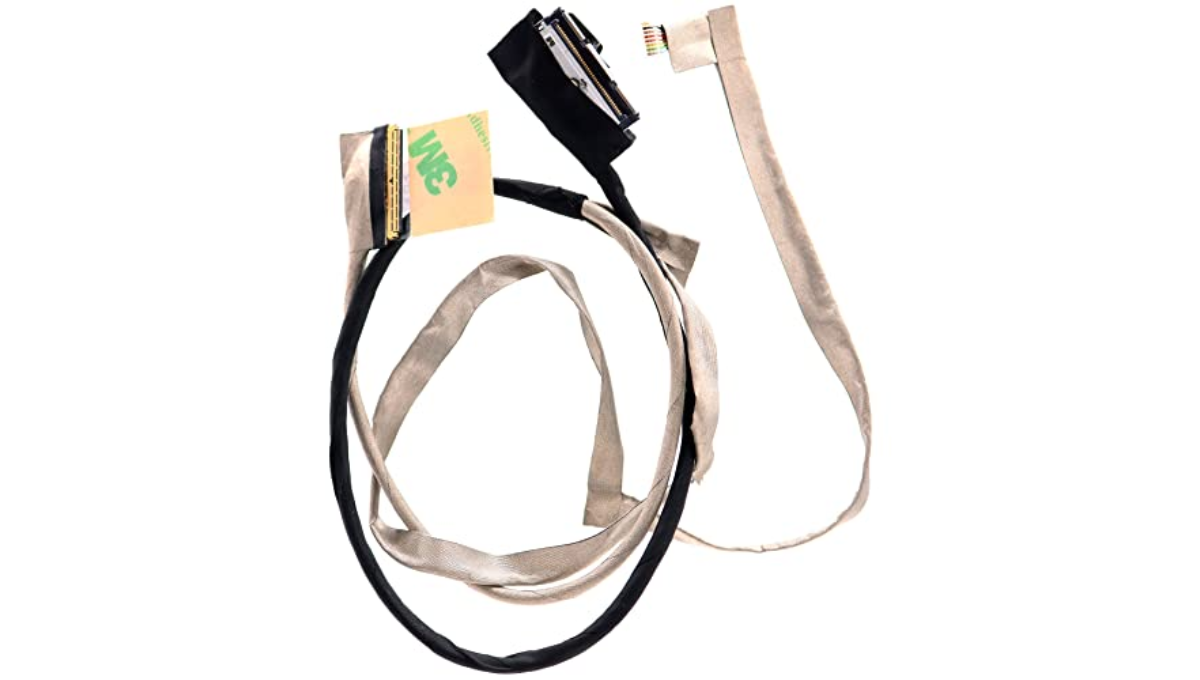

Hướng dẫn thay cáp màn hình laptop Dell 7557 7559 tại nhà

5.1. Dụng cụ tháo lắp cần chuẩn bị

Để đảm bảo an toàn cho máy, bạn cần chuẩn bị đầy đủ bộ dụng cụ chuyên dụng sau:

• Bộ tua vít: Tua vít 4 cạnh (loại nhỏ dùng cho laptop) để tháo ốc vỏ và ốc bản lề.

• Dụng cụ nạy nhựa (Spudger): Dùng để tách viền màn hình (mặt B) mà không làm xước hoặc gãy ngàm. Tránh dùng dao hoặc vật sắc nhọn kim loại.

• Nhíp đầu nhỏ: Hỗ trợ cầm nắm, tháo lắp các đầu cáp tín hiệu trong không gian hẹp.

• Băng dính cách điện/băng dính nhiệt: Để cố định lại cáp vào khung máy như vị trí ban đầu.

5.2. Các bước thực hiện thay cáp màn hình Dell Inspiron 7557 7559 chi tiết

Việc thay cáp màn hình Dell Inspiron 7557 7559 cần được thực hiện cẩn thận vì khu vực màn hình có nhiều linh kiện mỏng, dễ ảnh hưởng đến tấm nền LCD, bản lề, socket cáp và mainboard. Trước khi thao tác, người dùng nên chuẩn bị tua vít phù hợp, dụng cụ nạy nhựa, khăn mềm lót màn hình và không gian làm việc sạch, phẳng, khô ráo.

Lưu ý: Nếu chưa có kinh nghiệm tháo lắp laptop, bạn nên nhờ kỹ thuật viên kiểm tra để tránh làm gãy ngàm viền, đứt cáp, cong chân socket hoặc ảnh hưởng đến màn hình.

Bước 1: Tắt máy và ngắt toàn bộ nguồn điện

Trước tiên, hãy tắt máy hoàn toàn bằng lệnh Shut down, sau đó rút sạc và các thiết bị ngoại vi đang kết nối với laptop. Nếu máy còn pin rời, hãy tháo pin ra khỏi máy. Với phiên bản dùng pin liền, cần tháo nắp đáy để rút giắc pin khỏi mainboard trước khi thao tác sâu hơn.

Sau khi cách ly nguồn điện, nhấn giữ nút nguồn khoảng 5-10 giây để xả phần điện tích còn lại trong máy. Đây là bước quan trọng giúp hạn chế nguy cơ chập linh kiện trong quá trình tháo cáp màn hình.

Bước 2: Tháo nắp đáy và tiếp cận khu vực dây cáp

Dùng tua vít phù hợp để tháo các ốc cố định nắp đáy laptop. Sau đó, sử dụng dụng cụ nạy nhựa để tách nhẹ nắp đáy ra khỏi thân máy, tránh dùng vật kim loại vì có thể làm trầy vỏ hoặc ảnh hưởng đến linh kiện bên trong.

Khi đã mở được mặt đáy, hãy xác định đường đi của cáp màn hình từ mainboard qua khu vực bản lề. Cần quan sát kỹ cách dây cáp được luồn qua rãnh, băng keo cố định và vị trí đầu nối để lát sau lắp cáp mới đúng như đường cáp ban đầu.

Bước 3: Tách viền màn hình và hạ tấm nền LCD

Tiếp theo, dùng dụng cụ nạy nhựa mỏng luồn vào khe giữa viền màn hình và vỏ lưng màn hình. Thao tác từ từ quanh các cạnh, ưu tiên tách theo từng ngàm nhỏ thay vì bẻ mạnh một điểm, vì viền nhựa rất dễ nứt hoặc gãy chốt.

Sau khi tháo được viền màn hình, vặn các ốc cố định tấm nền LCD. Đặt một tấm vải mềm lên bàn phím, sau đó nhẹ nhàng lật úp tấm nền LCD xuống để lộ phần cáp kết nối phía sau màn hình. Không kéo mạnh tấm nền vì cáp màn hình vẫn còn đang nối với socket.

Bước 4: Tháo cáp cũ và lắp cáp màn hình mới

Ở mặt sau tấm nền LCD, bóc lớp băng keo cố định đầu cáp, mở chốt khóa hoặc nẹp giữ nếu có, sau đó rút đầu cáp ra theo phương thẳng và song song với socket. Không giật mạnh hoặc kéo lệch góc vì có thể làm cong chân kết nối hoặc hỏng socket màn hình.

Tiếp tục tháo đầu cáp còn lại ở phía mainboard, đồng thời rút dây cáp cũ ra khỏi đường đi qua bản lề. Khi lắp cáp mới, hãy luồn dây theo đúng rãnh cũ, cố định lại bằng băng keo ở các vị trí cần thiết và đảm bảo dây không bị căng, xoắn hoặc gập góc quá gắt khi đóng mở màn hình.

Sau đó, cắm chắc đầu cáp vào socket màn hình và socket trên mainboard. Kiểm tra lại chiều cắm, độ khít của đầu nối và lớp băng keo giữ cáp trước khi chuyển sang bước kiểm tra.

Bước 5: Kiểm tra hiển thị trước khi ráp hoàn thiện

Sau khi lắp cáp mới, chưa nên đóng toàn bộ máy ngay. Hãy kết nối tạm pin hoặc sạc, bật máy và kiểm tra khả năng hiển thị của màn hình. Cần quan sát xem màn hình có lên hình ổn định không, có bị sọc, nhòe màu, chớp nháy hoặc mất tín hiệu khi gập mở nhẹ màn hình hay không.

Nếu màn hình hiển thị bình thường, hãy tắt máy, ngắt nguồn một lần nữa rồi tiến hành ráp lại. Cố định lại tấm nền LCD bằng ốc, ấn đều các ngàm viền màn hình về đúng vị trí, lắp lại nắp đáy và siết các ốc cố định.

Sau khi hoàn thiện, nên kiểm tra thêm một lần nữa bằng cách mở máy, thay đổi góc gập màn hình và sử dụng trong vài phút để đảm bảo cáp màn hình hoạt động ổn định.

6. Laptop Centre - Địa chỉ mua và thay cáp màn hình Dell 7557 7559 uy tín

Nếu bạn không tự tin thực hiện thao tác tháo lắp, hoặc muốn đảm bảo linh kiện cáp màn hình Dell Inspiron 7557 7559 được thay thế chuẩn xác, hãy mang máy đến Laptop Centre.

Laptop Centre - Địa chỉ mua và thay cáp màn hình Dell 7557 7559 uy tín

Chúng tôi cam kết:

• Linh kiện zin chất lượng: Cung cấp cáp màn hình chuẩn Part Number, độ bền cao, cam kết không gây ảnh hưởng đến chất lượng hiển thị.

• Kỹ thuật viên chuyên nghiệp: Quá trình thay thế diễn ra trực tiếp, nhanh chóng, đảm bảo không làm hư hại ngàm vỏ hay các linh kiện khác.

• Minh bạch và bảo hành: Bạn được quan sát trực tiếp quá trình làm việc, linh kiện có chế độ bảo hành rõ ràng, hỗ trợ đổi trả theo quy định.

Việc chủ động thay thế cáp màn hình Dell Inspiron 7557 7559 ngay khi xuất hiện các dấu hiệu như sọc, nhiễu hoặc chập chờn là giải pháp kỹ thuật cần thiết để bảo vệ tấm nền LCD và hệ thống mainboard khỏi những hư hỏng dây chuyền nghiêm trọng. Một linh kiện chuẩn Part Number, được lắp đặt đúng quy trình sẽ giúp thiết bị của bạn khôi phục hoàn toàn khả năng hiển thị và vận hành ổn định trong thời gian dài.

Hãy liên hệ ngay với Laptop Centre qua hotline 0919 223 344 để được tư vấn và thay thế linh kiện nhanh chóng, chính hãng!
