Khi cáp màn hình Dell XPS 13 9300 bị lỏng, sọc hoặc mất tín hiệu, việc tìm đúng linh kiện thay thế chuẩn thông số là yếu tố cốt lõi để bảo vệ tấm nền cao cấp của máy. Tại Laptop Centre, chúng tôi cung cấp dòng cáp màn hình Dell XPS 13 9300 chính hãng, đảm bảo độ tương thích tuyệt đối và khôi phục hiển thị sắc nét như ban đầu. Đặt mua ngay tại Laptop Centre qua Hotline hoặc Zalo số 0919223344 để được tư vấn đúng mã cáp phù hợp với cấu hình máy và nhận linh kiện chuẩn hãng, sẵn sàng thay thế khi cần.

1. Cáp màn hình Dell XPS 13 9300 40 chân hẹp cảm ứng là gì?

Đây là sợi cáp tín hiệu chuyên dụng dùng để kết nối bo mạch chủ với cụm màn hình của máy tính Dell XPS 13 9300 phiên bản có cảm ứng.

Cáp màn hình Dell XPS 13 9300 40 chân hẹp cảm ứng.

1.1. Cấu tạo và vai trò của cáp 40 chân hẹp trong cụm màn hình XPS 13 9300

Về mặt cấu tạo, sợi cáp này được thiết kế theo dạng cáp bẹt mỏng dẻo (Flat Flexible Cable) để có thể đi dây dễ dàng qua phần khe hẹp của bản lề máy. Cấu trúc lõi bên trong bao gồm 40 đường vi mạch bằng đồng siêu mịn, được xếp song song và bọc cách điện bằng hai lớp màng nhựa Polyamide chịu nhiệt.

Hai đầu cáp là hai cổng giao tiếp (socket) dạng chân rết hẹp (narrow pitch) với khoảng cách giữa các chân pin chỉ khoảng 0.4mm. Phía ngoài cùng của thân cáp được bọc một lớp màng nhôm chống nhiễu từ trường, giúp bảo vệ tín hiệu hình ảnh không bị sai lệch khi đi qua các linh kiện phát sóng như card Wifi.

Vai trò chính của cáp màn hình Dell XPS 13 9300 phiên bản này là truyền tải đồng thời ba luồng dữ liệu độc lập từ bo mạch chủ lên cụm màn hình:

• Luồng tín hiệu hình ảnh (eDP): Truyền dữ liệu video độ phân giải cao từ card đồ họa đến tấm nền LCD.

• Luồng tín hiệu cảm ứng (Touch): Truyền ngược dữ liệu lệnh vuốt chạm từ mặt kính cảm ứng về bộ vi xử lý trung tâm.

• Luồng cấp nguồn (Power): Cung cấp dòng điện điện áp cao để thắp sáng hệ thống đèn LED nền của màn hình.

Do phải chịu lực uốn cong liên tục mỗi khi người dùng gập mở máy, sợi cáp rất dễ bị hao mòn theo thời gian. Nếu sợi cáp bị đứt ngầm các đường mạch đồng bên trong hoặc bị lỏng socket, máy sẽ lập tức xuất hiện lỗi.

Nhẹ thì màn hình bị chớp nháy, nhiễu hạt hoặc liệt một vài điểm cảm ứng; nặng thì hệ thống đèn nền sẽ mất hoàn toàn khiến màn hình tối đen, hoặc gây chập nguồn làm chết IC hiển thị trên mainboard.

1.2. Phân biệt cáp 40 chân hẹp cảm ứng với các chuẩn cáp khác trên dòng XPS 13

Dòng máy Dell XPS 13 9300 trang bị các chuẩn cáp khác nhau tùy thuộc vào cấu hình tấm nền là bản thường hay bản cảm ứng. Cần lưu ý rằng, tất cả các chuẩn cáp trên dòng XPS 9300 đều được thiết kế theo dạng chân hẹp (narrow pitch) siêu nhỏ để tối ưu không gian bo mạch, thay vì sử dụng các loại đầu cắm chuẩn lớn thường thấy trên các dòng laptop phổ thông.

Sự khác biệt cốt lõi nằm ở số lượng chân kết nối: phiên bản màn hình không cảm ứng thường sử dụng chuẩn 30 chân hẹp, trong khi các phiên bản màn hình cảm ứng (bao gồm cả FHD+ và QHD/4K) bắt buộc phải sử dụng loại 40 chân hẹp. Mặc dù cùng thuộc chuẩn chân nhỏ, nhưng kỹ thuật viên tuyệt đối không thể dùng cáp 30 chân để thay thế cho cụm màn hình 40 chân này vì chúng khác biệt hoàn toàn về sơ đồ chân tín hiệu (pinout) và cấu trúc socket trên bo mạch chủ.

1.3. Cáp 40 chân hẹp cảm ứng XPS 13 9300 tương thích với độ phân giải nào?

Chuẩn cáp 40 chân hẹp này được thiết kế để đáp ứng băng thông truyền tải dữ liệu lớn cho các màn hình có độ phân giải cao. Cụ thể, loại cáp màn hình Dell XPS 13 9300 này hoàn toàn tương thích với màn hình độ phân giải Touch 4K (3840 x 2400 pixels) hoặc bản Touch Full HD+ (1920 x 1200 pixels).

Việc dùng đúng chuẩn cáp giúp màn hình nhận diện đủ tần số quét và duy trì độ mượt của cảm ứng đa điểm.

2. Mã Part cáp màn hình Dell XPS 13 9300 40 chân hẹp cảm ứng

Mỗi linh kiện của Dell đều được quản lý nghiêm ngặt bằng một mã định danh riêng biệt gọi là mã Part nhằm đảm bảo tính đồng bộ tuyệt đối. Việc tra cứu và mua đúng mã Part không chỉ giúp người dùng tránh thay sai linh kiện mà còn là yếu tố sống còn để ngăn ngừa các thiệt hại nghiêm trọng, đặc biệt là rủi ro chập cháy bo mạch hoặc hư hỏng tấm nền màn hình khi thay thế linh kiện không tương thích.

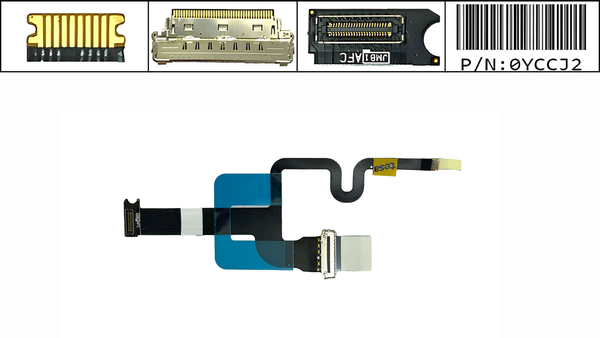

Mã Part cáp màn hình Dell XPS 13 9300 40 chân hẹp cảm ứng.

2.1. Danh sách mã Part gốc Dell theo từng cấu hình màn hình XPS 13 9300

Để quản lý chuỗi cung ứng linh kiện phức tạp cho dòng máy cao cấp, Dell áp dụng hệ thống mã Part ký tự duy nhất (thường gồm 5 đến 6 ký tự chữ và số) cho mỗi sợi cáp xuất xưởng. Đối với phiên bản Dell XPS 13 9300 trang bị cụm màn hình 40 chân hẹp có cảm ứng, hãng sử dụng hai mã Part gốc phổ biến nhất là 0K756F (K756F) và 01V61N (1V61N).

Sự khác biệt giữa hai mã này không nằm ở tính năng hay sơ đồ mạch, mà phụ thuộc vào việc sợi cáp đó được sản xuất tại nhà máy linh kiện nào (chẳng hạn như Foxconn hay Honglin) theo từng đợt lắp ráp máy của Dell. Mã Part gốc này luôn được in rõ ràng bằng mực đen trên một mảnh tem dán màu trắng quấn quanh thân sợi cáp, nằm gần khu vực đầu socket cắm vào bo mạch chủ.

Khi có nhu cầu tìm mua cáp màn hình Dell XPS 13 9300, quy trình chính xác nhất là bạn nên tháo phần nắp đáy máy, gỡ cụm bản lề để kiểm tra trực tiếp dải mã số này trên sợi cáp cũ. Việc đối chiếu trực quan giúp bạn loại trừ hoàn toàn rủi ro mua nhầm sang mã cáp của các đời máy cũ hơn như XPS 7390 hoặc đời mới hơn như XPS 9310, vốn có chiều dài dây và cách bố trí nếp gấp hoàn toàn khác biệt.

2.2. Cách tra Service Tag để xác định đúng mã Part cần thay

Để biết chính xác máy của bạn đang dùng mã Part nào mà không cần tháo máy trước, bạn hãy lật mặt đáy của laptop để xem dãy số Service Tag gồm 7 ký tự.

Tiếp theo, truy cập vào trang hỗ trợ của Dell, nhập dãy số này vào mục tra cứu linh kiện đi kèm theo máy (Parts & Accessories). Hệ thống của hãng sẽ hiển thị chi tiết sơ đồ linh kiện gốc, bao gồm cả mã Part của sợi cáp màn hình 40 chân hẹp.

2.3. Mã Part tương thích có thể dùng thay thế và điều kiện áp dụng

Do vòng đời của các dòng máy cao cấp thường kéo dài, việc các mã Part gốc như 0K756F hay 01V61N rơi vào tình trạng khan hiếm hoặc dừng sản xuất trên thị trường linh kiện là điều thường xuyên xảy ra. Để giải quyết vấn đề này, Dell luôn thiết kế các mã Part thay thế tương thích có khả năng hoạt động đồng bộ hoàn toàn với bo mạch chủ của máy.

Tuy nhiên, khi sử dụng linh kiện thay thế khác mã Part gốc, bạn bắt buộc phải tuân thủ nghiêm ngặt các điều kiện kỹ thuật sau:

• Sự đồng nhất về chuẩn socket: Sợi cáp thay thế phải đảm bảo đúng cấu trúc 40 chân pin bản hẹp, không được có bất kỳ sự sai lệch nào về khoảng cách giữa các chân ghim để tránh làm rách hoặc gãy socket trên bo mạch.

• Băng thông truyền tải dữ liệu: Cáp phải được chứng nhận hỗ trợ đủ các mức điện áp cấp cho mạch cảm ứng và đủ băng thông để gánh độ phân giải gốc của màn hình (FHD+ hoặc 4K), không dùng chung cáp của bản màn hình thường.

• Kích thước hình học: Chiều dài tổng thể của dây, vị trí các điểm băng dính cố định và đặc biệt là góc của các nếp gấp khúc tại vùng bản lề phải trùng khớp 100% với sợi cáp cũ. Nếu nếp gấp sai góc, sợi cáp sẽ bị căng hoặc bị kẹt khi gập mở nắp máy, dẫn đến nguy cơ đứt ngầm mạch đồng chỉ sau một thời gian ngắn sử dụng.

3. Dấu hiệu cáp màn hình Dell XPS 13 9300 bị lỗi

Lỗi cáp màn hình trên dòng Dell XPS 13 9300 thường bắt nguồn từ việc sợi cáp bị đứt ngầm hoặc xuất hiện các vệt gập gãy tại khu vực bản lề do quá trình đóng mở máy liên tục. Khi sợi cáp nối giữa bo mạch và cụm màn hình bị tổn thương, máy sẽ xuất hiện các dấu hiệu cảnh báo từ mức độ nhẹ đến nghiêm trọng sau đây:

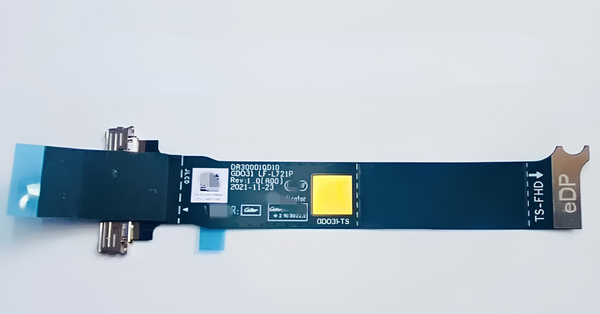

Cáp màn hình Dell XPS 13 9300.

3.1. Màn hình nhấp nháy hoặc xuất hiện sọc khi thay đổi góc mở nắp

Đây là biểu hiện đặc trưng khi sợi cáp bị rạn nứt mạch đồng bên trong. Hình ảnh có thể bị nháy, giật, hoặc biến mất hoàn toàn khi bạn thay đổi góc mở nắp máy. Đồng thời, các đường kẻ ngang, dọc hoặc nhiễu màu sẽ xuất hiện và thay đổi trạng thái liên tục khi bạn tác động lực nhẹ vào vùng bản lề hoặc khung viền màn hình.

3.2. Cảm ứng mất phản hồi hoặc loạn điểm chạm dù màn hình hiển thị bình thường

Trong nhiều trường hợp, máy vẫn hoạt động bình thường (đèn nguồn sáng, có âm thanh khởi động) nhưng màn hình không hiển thị thông tin:

• Màn hình tối mờ: Hệ thống đèn nền không hoạt động, bạn chỉ thấy hình ảnh lờ mờ khi soi đèn pin trực tiếp vào tấm nền.

• Màn hình trắng xóa hoặc đen kịt: Tín hiệu hình ảnh bị ngắt hoàn toàn do cáp đứt hẳn hoặc chập mạch nguồn.

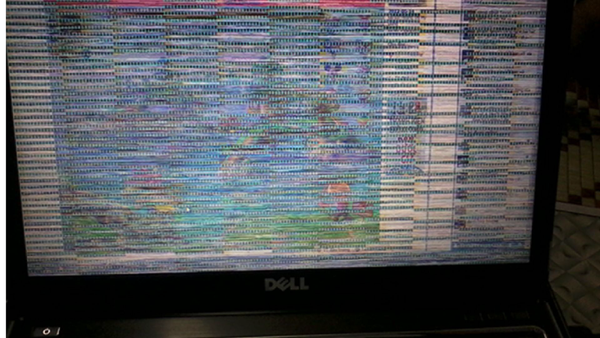

Cảm ứng mất phản hồi hoặc loạn điểm chạm dù màn hình hiển thị bình thường

3.3. Màn hình tắt hoặc loé sáng khi chạm vào viền nắp

Đối với phiên bản Dell XPS 13 9300 có cảm ứng, khi các đường tín hiệu điều khiển bị đứt, máy sẽ lập tức mất khả năng vuốt chạm dù hình ảnh vẫn hiển thị sắc nét.

Đặc biệt, dòng máy này có tính năng tự chẩn đoán lỗi thông qua đèn tín hiệu. Nếu bạn thấy đèn LED nguồn nháy theo chu kỳ 2 lần màu cam và 7 lần màu trắng, đây chính là mã lỗi hệ thống (LCD failure) cảnh báo sự cố nghiêm trọng liên quan đến tấm nền hoặc cáp tín hiệu LCD.

Nếu chưa xác định đúng mã cáp cho máy của mình, bạn hãy xem ngay danh sách cáp màn hình Dell đang có sẵn tại Laptop Centre tại đây hoặc liên hệ Hotline 0919223344 để kỹ thuật viên hỗ trợ kiểm tra và tư vấn mã linh kiện chuẩn xác nhất.

4. Nhận biết cáp màn hình Dell XPS 13 9300 40 chân hẹp cảm ứng chính hãng

Để đảm bảo máy hoạt động ổn định sau khi sửa chữa, việc phân biệt chất lượng linh kiện là rất quan trọng. Cáp chuẩn của Dell có những đặc điểm cơ học và tem mác rõ ràng mà các loại hàng tháo máy lỗi hoặc hàng nhái không thể có được.

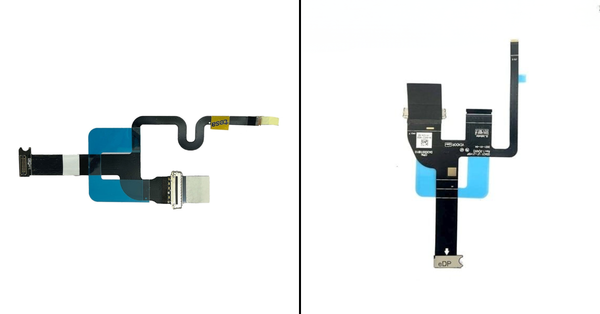

Cáp màn hình Dell XPS 13 9300 40 chân hẹp cảm ứng chính hãng.

4.1. Dấu hiệu nhận biết cáp chính hãng Dell

Sợi cáp do chính Dell phân phối sở hữu những tiêu chuẩn gia công nghiêm ngặt, giúp máy hoạt động ổn định và bền bỉ. Người dùng có thể nhận biết cáp chuẩn thông qua các chi tiết cơ học và hệ thống tem nhãn đặc trưng:

• Mã Part chính xác, đồng bộ: Một trong những dấu hiệu quan trọng nhất là mã Part được thể hiện trên cáp chuẩn như cáp gốc của máy. Các thông tin về mã định danh (DP/N), mã vạch và mã QR được in sắc nét trên tem trắng sữa quấn quanh thân cáp. Khi đối chiếu, các ký tự này phải trùng khớp hoàn toàn với thông số của sợi cáp cũ đi theo máy.

• Đầu cắm (Socket) nguyên bản, mới 100%: Chân cắm có sẵn trên hai đầu cáp và được thiết kế mới hoàn toàn từ nhà máy. Linh kiện chuẩn hãng tuyệt đối không có dấu hiệu sửa chữa như: vết hàn thủ công, dấu vết gắn keo gia cố hay các vết trầy xước do việc tái sử dụng socket cũ. Các chân ghim đồng bên trong có màu vàng óng, thẳng đều và khung kim loại bảo vệ sáng bóng, không tỳ vết.

• Chất liệu và nếp gấp định hình: Lớp vỏ nhựa bọc ngoài sử dụng chất liệu Polyamide cao cấp, cho cảm giác lỳ dẻo và chịu nhiệt tốt. Đặc biệt, phần thân cáp luôn được nhà máy dập sẵn các nếp gấp khúc định hình cực kỳ vuông vắn và chính xác theo đúng góc bo của khung máy XPS 9300, giúp việc lắp đặt vào bản lề dễ dàng và không bị căng dây.

4.2. Những dấu hiệu của cáp kém chất lượng

Sử dụng cáp không đạt chuẩn không chỉ ảnh hưởng đến trải nghiệm hiển thị mà còn tiềm ẩn rủi ro hư hỏng nặng cho mainboard. Bạn có thể nhận diện cáp kém chất lượng qua các dấu hiệu sau:

• Cáp cũ hoặc đã qua sửa chữa: Linh kiện không còn mới, trên thân dây xuất hiện nhiều nếp gấp nát, chồng chéo hoặc biến dạng do quá trình tháo lắp từ máy cũ. Đặc biệt, hãy quan sát kỹ các đầu chân cắm; nếu có dấu hiệu hàn lại, gắn keo thủ công hoặc thay thế socket mới vào sợi cáp cũ, đó chắc chắn là hàng đã qua sửa chữa, không đảm bảo độ bền.

• Cáp OEM không rõ nguồn gốc: Đây thường là loại cáp nhái, không có mã Part (DP/N) in trên thân dây hoặc mã Part không tương tự với mã gốc của máy. Việc thiếu mã định danh chuẩn khiến người dùng dễ mua nhầm linh kiện không tương thích về điện áp và băng thông.

• Chất lượng đầu cắm không đảm bảo: Một số loại cáp rẻ tiền có thể không có đầu cắm chờ sẵn hoặc phần socket được gia công sơ sài. Khi lắp đặt, đầu cắm thường bị lỏng lẻo, khả năng tiếp xúc kém dẫn đến tín hiệu hình ảnh bị chập chờn, nháy màn hình hoặc mất cảm ứng ngay cả khi vừa mới thay xong.

4.3. Rủi ro khi mua cáp không rõ nguồn gốc

Việc sử dụng linh kiện rẻ tiền, không rõ nguồn gốc ẩn chứa nhiều nguy cơ gây hư hỏng nặng cho toàn bộ máy tính. Cáp chất lượng kém có thể bị chập mạch do đoản mạch các đường nguồn cấp lên tấm nền, dẫn đến cháy IC hiển thị trên bo mạch chủ.

Ngoài ra, băng thông truyền tải không đạt chuẩn của loại cáp này sẽ làm màn hình bị giảm tần số quét, gây mỏi mắt hoặc làm liệt hoàn toàn chức năng cảm ứng.

5. Mua cáp màn hình Dell XPS 13 9300 40 chân hẹp cảm ứng tại Laptop Centre

Laptop Centre là địa chỉ chuyên phân phối linh kiện và sửa chữa các dòng máy tính cao cấp. Khi mua hàng tại đây, bạn được đảm bảo về đúng chủng loại kỹ thuật và chất lượng của sản phẩm.

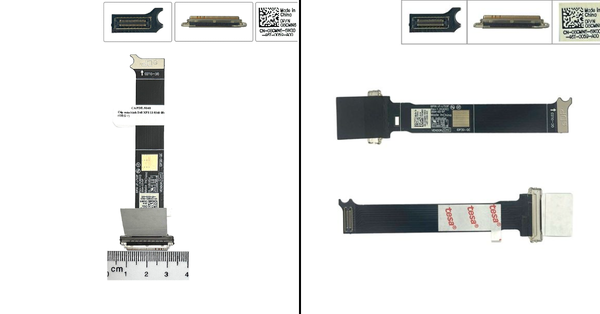

Cáp màn hình Dell XPS 13 9300 40 chân hẹp cảm ứng.

5.1. Đơn vị cung cấp linh kiện laptop với hơn 20 năm kinh nghiệm

Thành lập từ năm 2005, Laptop Centre đã có hơn 20 năm hoạt động trong lĩnh vực cung ứng linh kiện máy tính tại Hà Nội. Đội ngũ kỹ thuật viên tại cửa hàng nắm rõ sơ đồ mạch và đặc tính phần cứng của dòng Dell XPS.

Chúng tôi có đầy đủ máy móc chuyên dụng để hỗ trợ bạn tháo lắp, kiểm tra lỗi và thay thế cáp màn hình Dell XPS 13 9300 một cách chính xác, không làm ảnh hưởng đến các linh kiện xung quanh.

5.2. Sản phẩm chính hãng

Toàn bộ cáp 40 chân hẹp cảm ứng bán ra tại Laptop Centre đều là hàng chính hãng, nhập trực tiếp từ các đối tác sản xuất linh kiện uy tín của Dell. Sản phẩm đảm bảo đầy đủ tem mác, mã QR và đúng các mã Part kỹ thuật như 0YCCJ2, 0K756F, 01V61N... tương thích tuyệt đối cho cả Dell XPS 13 9300 và 9310.

Chúng tôi cam kết nói không với hàng sửa chữa, hàng đóng lại socket hoặc linh kiện kém chất lượng có thể gây rủi ro chập cháy tấm nền. Dưới đây là bảng giá chi tiết để quý khách dễ dàng so sánh và lựa chọn:

Bảng giá cáp màn hình Dell XPS 13 9300 / 9310 (40 chân hẹp cảm ứng)

Lưu ý:

• Giá có dấu (*): Đây là mức giá tham khảo trung bình trên thị trường. Tại Laptop Centre, chúng tôi luôn ưu tiên tư vấn khách hàng sử dụng hàng ORG + (Chính hãng mới 100%) để đảm bảo an toàn tuyệt đối cho màn hình 4K/FHD+ đắt tiền của dòng XPS.

• Giá có thể thay đổi theo từng đợt hàng và mã Part cụ thể. Quý khách vui lòng liên hệ Hotline 0919223344 để nhận báo giá chính xác nhất tại thời điểm hiện tại.

5.3. Chính sách bảo hành uy tín

Mọi sợi cáp màn hình Dell XPS 13 9300 thay thế tại cửa hàng đều đi kèm với chính sách bảo hành lỗi 1 đổi 1 lỗi nhà sản xuất. Thời gian bảo hành được ghi rõ ràng trên tem dán trực tiếp vào linh kiện và phiếu xuất kho.

Trong suốt thời gian bảo hành, nếu cáp gặp lỗi sọc hình, chớp nháy hoặc mất cảm ứng do lỗi kỹ thuật, Laptop Centre sẽ tiến hành thay mới ngay lập tức mà không thu thêm bất kỳ chi phí nào.

Việc lựa chọn đúng loại cáp màn hình Dell XPS 13 9300 40 chân hẹp cảm ứng chính hãng là yếu tố quyết định để khắc phục triệt để các lỗi hiển thị, loạn cảm ứng và bảo vệ an toàn cho bo mạch của máy. Đừng để một sợi cáp kém chất lượng làm gián đoạn công việc và gây hư hỏng thêm các linh kiện đắt tiền khác. Hãy liên hệ ngay với Laptop Centre để được kỹ thuật viên kiểm tra lỗi miễn phí và hỗ trợ thay thế linh kiện chuẩn mã, lấy ngay trong ngày.
